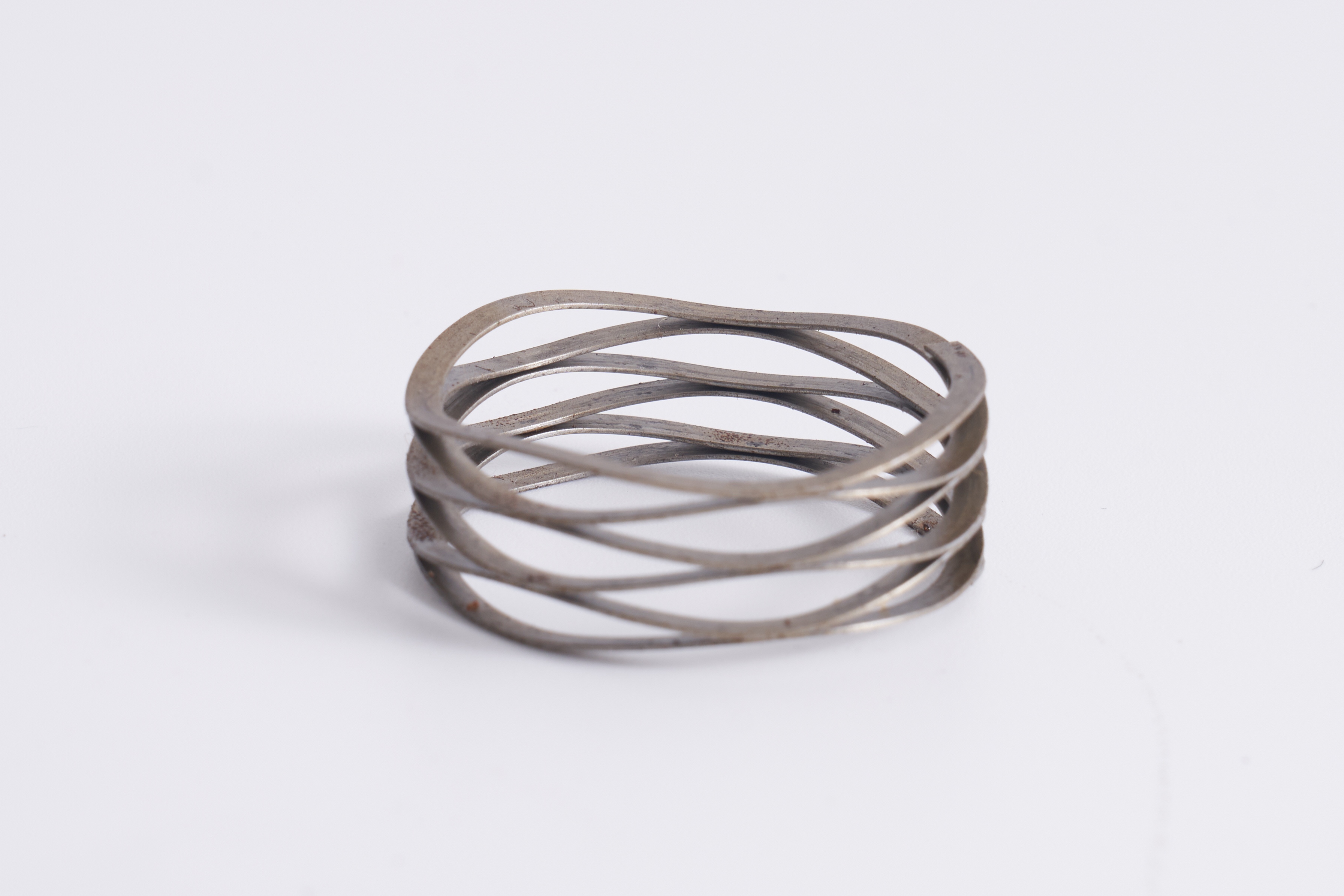

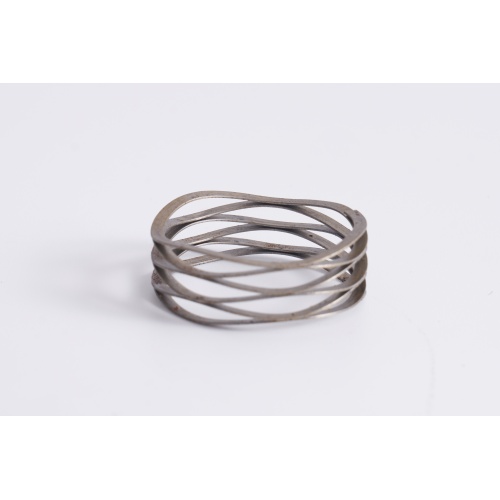

Волнообразная пружина 5

Волновая пружина, также известная как спиральная волновая пружина или просто волновая пружина, представляет собой тонкую пружину кольцеобразной формы с множеством чередующихся гребней и впадин . Он обеспечивает гибкую силу пружины в компактном пространстве для установки, отвечая требованиям применения небольшого отклонения, минимального пространства и высокой нагрузки . Это эффективная альтернатива традиционным винтовым пружинам сжатия.

Как это работает:
Принцип работы волновой пружины аналогичен принципу работы пружины сжатия; он противостоит осевым сжимающим силам . Под воздействием осевой нагрузки гребни и впадины сглаживаются, поглощая энергию и создавая противодействующую силу . После устранения внешней силы пружина возвращается к своей первоначальной форме благодаря эластичности материала.

Ключевые особенности:

Экономия места: самое большое преимущество. Это может сэкономить до 50% места по сравнению с винтовыми пружинами при том же монтажном пространстве (отверстие и диаметр вала).

Равномерное распределение нагрузки: обеспечивает равномерное усилие пружины и плоскую контактную поверхность, что помогает снизить износ отверстия корпуса или вала.

Легкий вес: изготовлен из плоской проволоки, что делает его легче аналогичных винтовых пружин.

Возможность предварительной нагрузки: Может обеспечивать небольшие усилия предварительной нагрузки, обычно используемые для устранения осевого люфта (конечного люфта) в подшипниках или компонентах трансмиссии.

Конструкция с переменной жесткостью: жесткость (линейную или нелинейную) можно настроить путем изменения таких параметров, как количество волн и высота волны.

Общие приложения:
Волновые пружины широко используются в областях, требующих точного управления, компактного пространства и легкой конструкции :

Предварительная нагрузка подшипника: классическое применение, используемое в прецизионных станках, автомобильных трансмиссиях и т. д. для устранения осевого люфта подшипников.

Аэрокосмическая отрасль: там, где требования к пространству и весу чрезвычайно высоки.

Медицинские приборы: различные прецизионные инструменты и оборудование.

Электроника: Жесткие диски, разъемы.

Клапаны и насосы: используются в качестве уплотнений или для обеспечения предварительной нагрузки.
